[TUTORIAL] Proyek Arduino ke 1 - Kunci Motor Elektrik dengan RFID
Starter Motor di amankan dengan relay yang dikontrol ON/OFF nya menggunakan RF ID.
Arduino sebagai sistem pengolah data RF ID. Modul RFID-RC522 sebagai pembaca kartu RFID. Data hasil pembacaan digunakan untuk menghidupkan dan mematikan relay. Relay digunakan sebagai saklar pemutus dan penghubung kabel kontak pada motor.
Kebutuhan Hardware Proyek Arduino:
RFID Card
RFID RC522
LCD 2X16
Buzzer
Relay +5V
Modul Arduino UNO
Power supply +9Volt

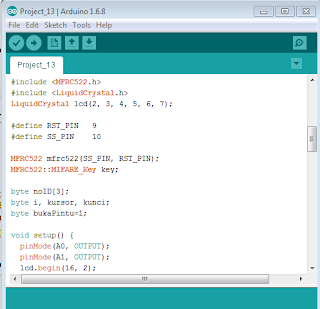

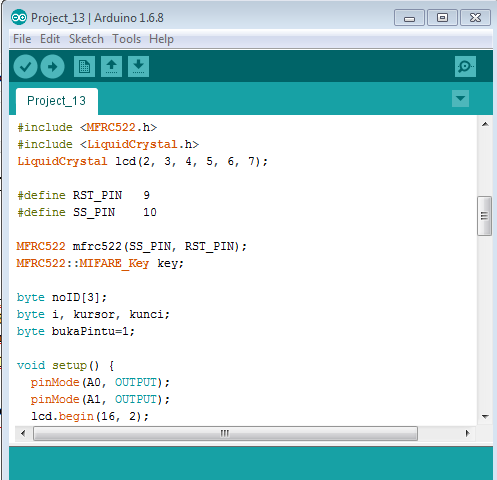

Code Kunci Motor Elektrik dengan RFID
#include <SPI.h>
#include <MFRC522.h>
#include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
#define RST_PIN 9
#define SS_PIN 10
MFRC522 mfrc522(SS_PIN, RST_PIN);
MFRC522::MIFARE_Key key;
byte noID[3];
byte i, kursor, kunci;
byte bukaPintu=1;
void setup() {
pinMode(A0, OUTPUT);
pinMode(A1, OUTPUT);
lcd.begin(16, 2);
SPI.begin();
mfrc522.PCD_Init();
lcd.setCursor(0,0);
lcd.print(" Kunci Motor");
lcd.setCursor(0,1);
lcd.print("Elektrik dg RFID");
delay(3000);
digitalWrite(A0, 1);
delay(100);
digitalWrite(A0, 0);
delay(100);
digitalWrite(A0, 1);
delay(100);
digitalWrite(A0, 0);
delay(100);
lcd.clear();
lcd.setCursor(0,0);
lcd.print(" Kunci Elektrik");
lcd.setCursor(0,1);
lcd.print(" Aktif");
digitalWrite(A1, 1);
kunci=1;
}
#include <MFRC522.h>
#include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
#define RST_PIN 9
#define SS_PIN 10
MFRC522 mfrc522(SS_PIN, RST_PIN);
MFRC522::MIFARE_Key key;
byte noID[3];
byte i, kursor, kunci;
byte bukaPintu=1;
void setup() {
pinMode(A0, OUTPUT);
pinMode(A1, OUTPUT);
lcd.begin(16, 2);
SPI.begin();
mfrc522.PCD_Init();
lcd.setCursor(0,0);
lcd.print(" Kunci Motor");
lcd.setCursor(0,1);
lcd.print("Elektrik dg RFID");
delay(3000);
digitalWrite(A0, 1);
delay(100);
digitalWrite(A0, 0);
delay(100);
digitalWrite(A0, 1);
delay(100);
digitalWrite(A0, 0);
delay(100);
lcd.clear();
lcd.setCursor(0,0);
lcd.print(" Kunci Elektrik");
lcd.setCursor(0,1);
lcd.print(" Aktif");
digitalWrite(A1, 1);
kunci=1;
}
Jalannya Alat Kunci Motor Elektrik dengan RFID :
1. Tampilan normal pada LCD:
2. Selanjutnya kunci elektrik aktif, buzzer berbunyi 2x dan LCD menampilkan tulisan:
3. Dekatkan ID Card pada modul RFID untuk menonaktifkan kunci elektrik, buzzer berbunyi
1x dan pada LCD menampilkan:
Download
aplikasi arduino
Panduan instalasi driver Arduino UNO di WIN7
Panduan instalasi driver Arduino UNO di WIN8 dan WIN10
DRIVER ARUINO dg IC driver CH340
File Kunci Motor Elektrik dengan RFID
